La pergola en ossature autoportante de plus de 3 mètres

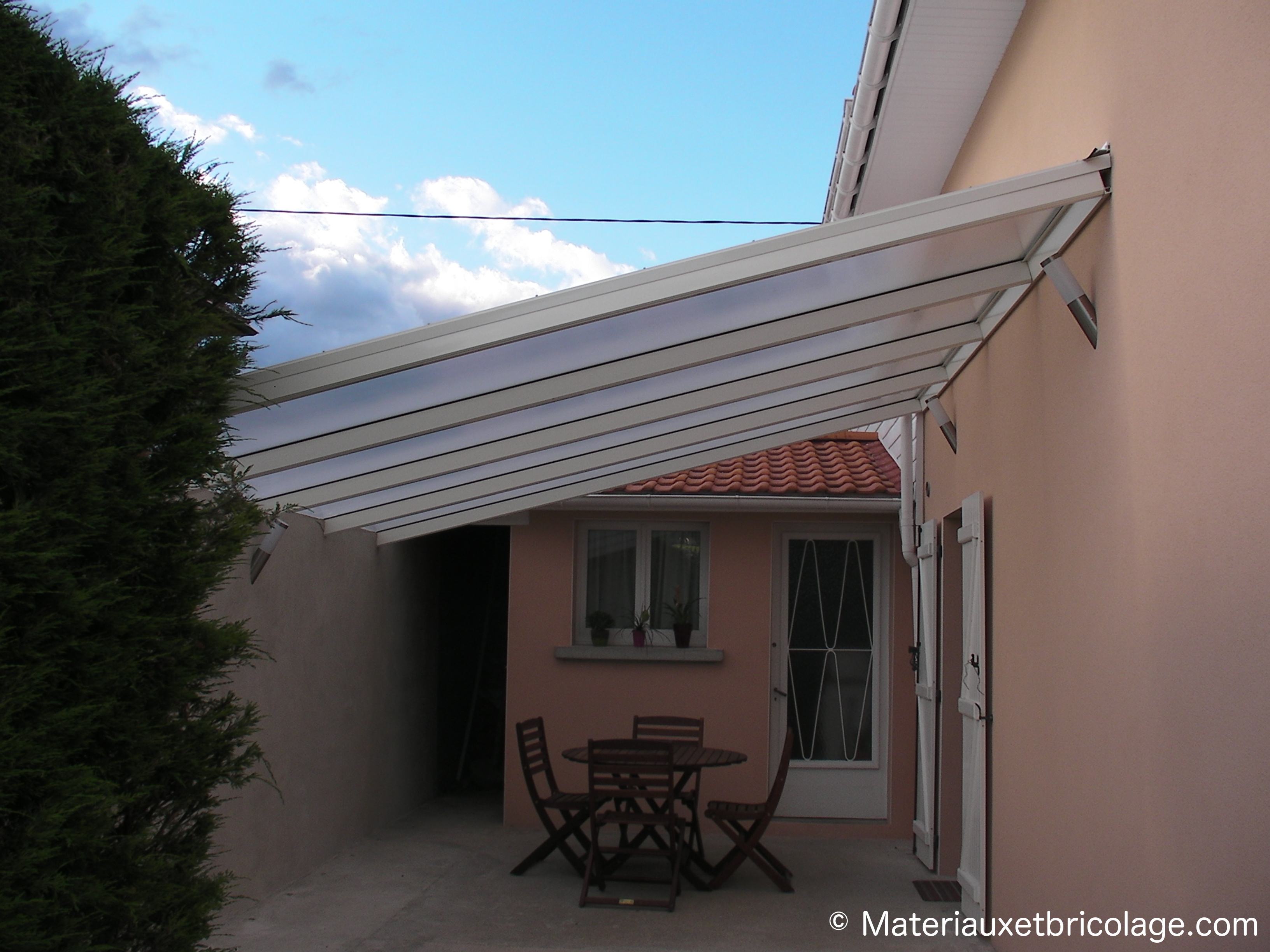

Ce troisième article présente une réalisation d’un client de www.toiture-online spécifique puisque la pergola de 6X4 mètres devait être montée entre deux murs existants et distants de 4 mètres.

Pour éviter de construire une charpente il était nécessaire de choisir des profils de longue portée.

Choix des plaques

Positionnée entre une maison et un mur assez haut, il était nécessaire de choisir une plaque de polycarbonate claire, c’est à dire presque transparente.

Avec une structure à 5 parois une plaque de 16mm, modèle retenu, la transmission lumineuse est de 66%.

Les plaques de polycarbonate ont été choisies en 1,25 de large ce qui limite le nombre de profils de jonction.

Choix des profils

Pour l’écoulement des eaux, il est indispensable de respecter une pente d’au minimum de 10%. Le haut de la toiture est accroché au mur de la maison au moyen d’un Kit faitière fixé grâce à des chevilles.

On aura pris soin, en fin de travaux d’appliquer un petit joint silicone entre le mur et la faîtière pour éviter tout risque d’infiltration d’eau le long du mur.

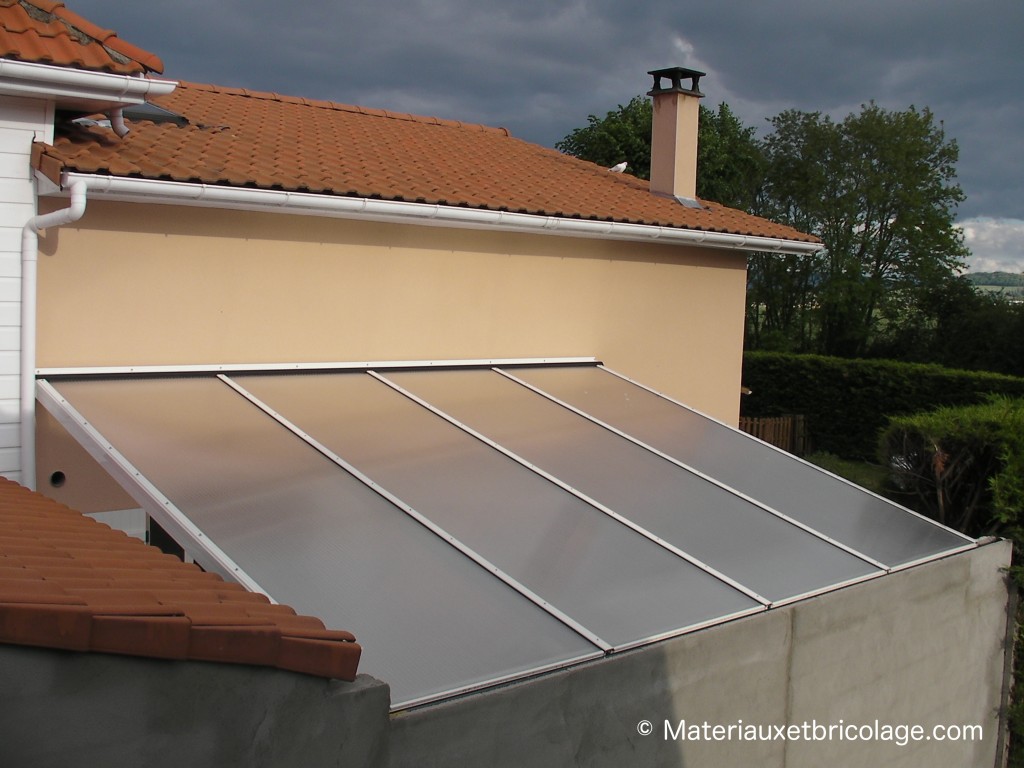

Dans le projet présenté ici, la partie basse des profils est fixée directement sur le mur opposé.

Le client n’ayant pas choisi de gouttières, l’eau de pluie ruissèlera derrière le mur.

Pour une portée de plus de 3,5 mètres sans appui il est indispensable de prévoir un profil de jonction renforcé.

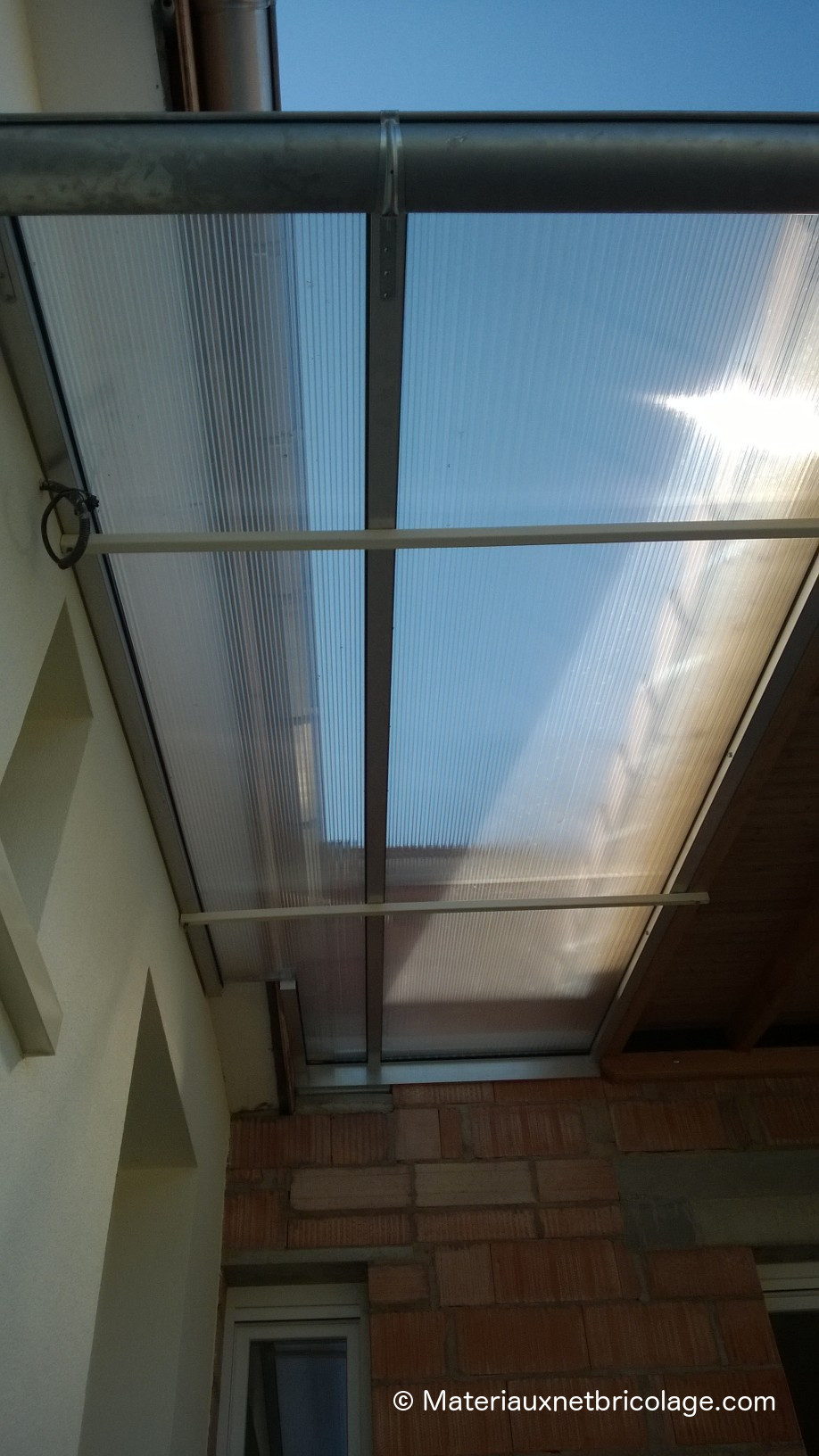

Comme dans le cas précédent, il s’agit d’un profil en T renforcé par le dessous par un structure creuse de 12 cm de hauteur qui va lui donner toute sa rigidité: c’est le profil « Tube 121 ».

Ce type de profil convient pour les portées de 3,5 mètres à 4,50 mètres. Au delà de cette distance, il est impératif de disposer d’un appui intermédiaire.

Naturellement, pour bien finir la toiture, chaque extrémité latérale est fermée par un profil de rive.

Dans l’exemple présenté ici, le client a choisi des profils laqués blancs.

A noter que tous les profils alu sont livrés avec les accessoires suivants compris dans le prix : Les capots avec la visserie adaptée pour fermer les capots, les joints ronds et à lèvres pour assurer l’étanchéité des plaques, les obturateurs de plaques positionnés sur la tranche de la plaque au dessus du Sellotape (adhésif d’extrémité de plaque) ainsi que les arrêts de plaque au bas de chaque profil.

Beau chantier !   A chaque projet son produit adapté sur www.toiture-online.com
