Eléments Gouttière Zinc demi-ronde

Publié le par Valérie

Gouttières en Zinc

Lorsque l’on veut monter sa Gouttière Zinc pour avoir une évacuation efficace et contrôlée, il faut bien connaître les éléments qui la composent et leurs utilités. C’est pourquoi ci dessous nous vous présentons les détails des principaux composants d’une Gouttière.

ci dessous un plan présentant les composants et leur emplacement.

Voir plan de gouttière demi-ronde

Crochet Rouen :

C’est un crochet en acier qui permet de fixer la gouttière au support ( la charpente, le mur, ou bien encore le toit ). Il est posé sur un Chevron. Toiture-Online met à votre disposition cette gamme de produit.

Image d'un Crochet Rouen

Crochet Rouen

Crochet Bandeau (Vadot) :

Elément en acier qui permet d’accrocher la gouttière sur un chevron. Ce type de crochet est en vente sur ce site marchand

Image d'un crochet Bandeau

Crochet Bandeau

Chevron :

Element plat de charpente qui permet d’accrocher le crochet Rouen.

Raccord (Jonction):

Element en Zinc qui va joindre deux tuyaux de gouttière pour consolider votre gouttière. Retrouvez ces raccords sur notre Site.

Image d'une jonction de Gouttière

Jonction Gouttière zinc

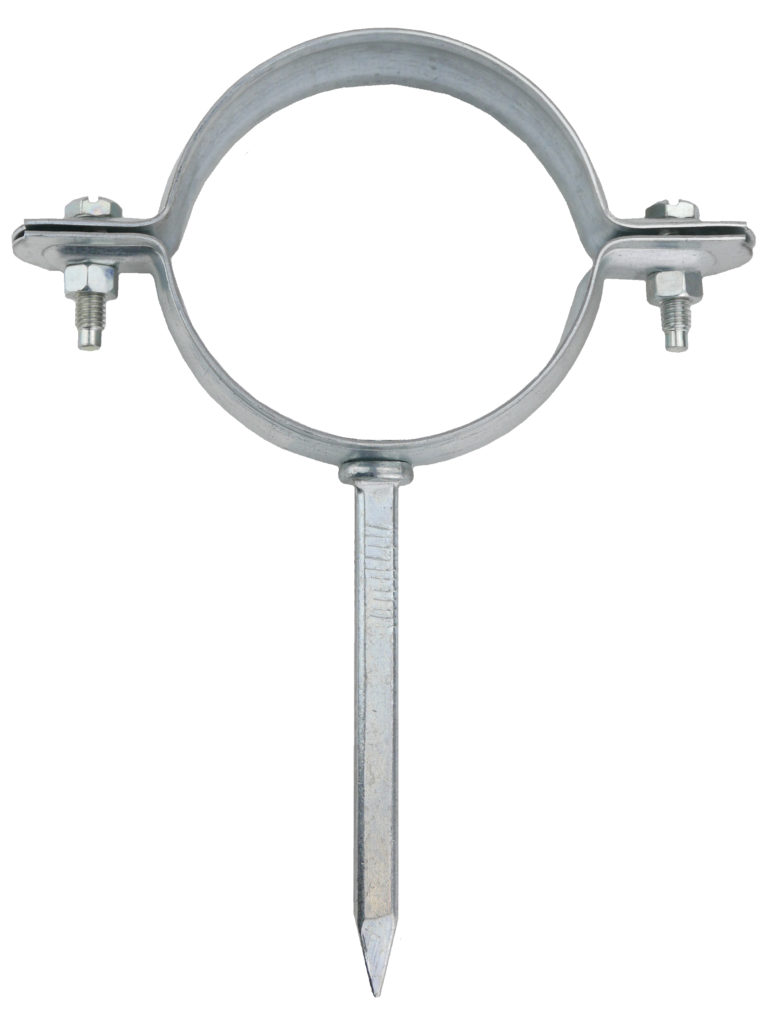

Collier de Descente :

Collier fixé au mur et qui sert vos tuyaux de descente pour que cette descente soit bien stable. Ce collier de descente est disponible sur Toiture-Online.

Image d'un Collier de descente Zinc

Collier de descente Zinc

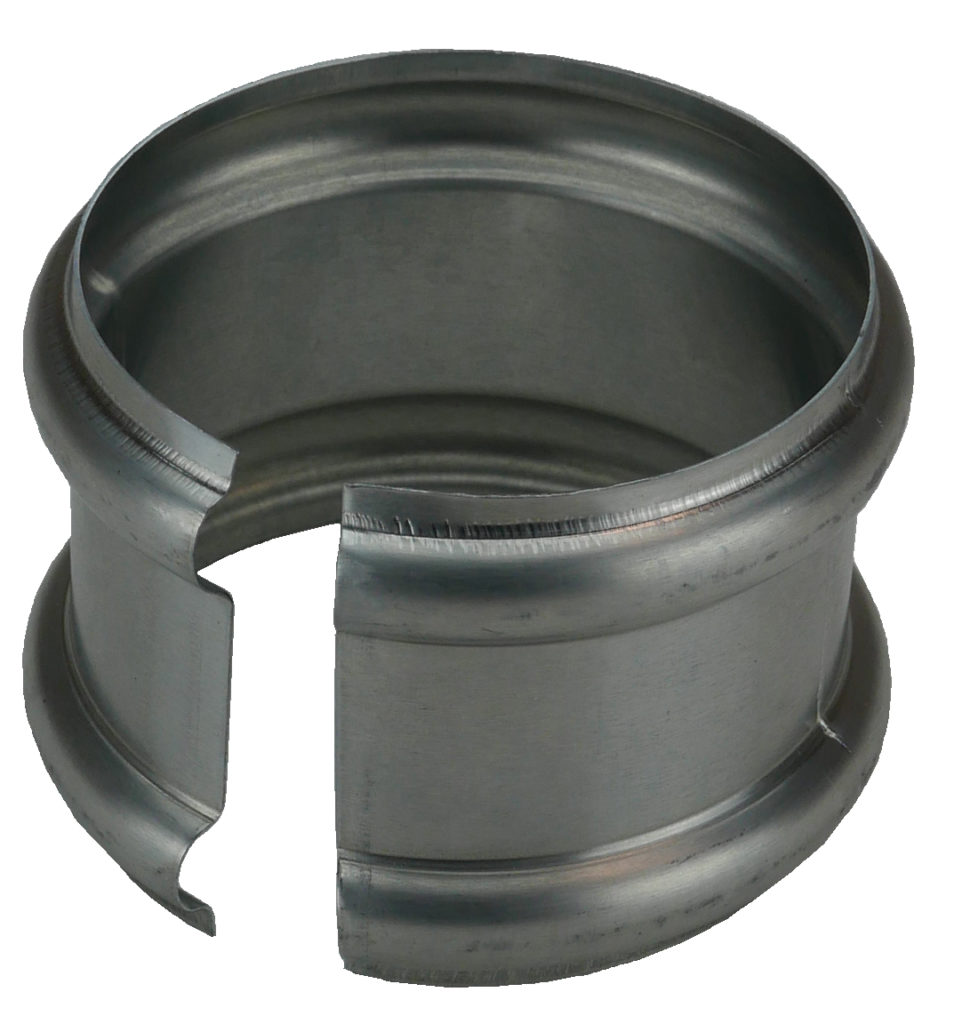

Bague Double ou Simple :

Ce sont des Bagues ( en vente sur ce site ) qui sont fixés en dessous du collier de descente pour protéger vos profilés de son serrage. Elles sont en parfaite harmonie avec le reste de la gouttière pour éviter que ce soit trop voyant.

  • Bague Simple
Simple

Simple

  • Bague double
Double

Double

Crapaudine :

Elément de gouttière que l’on place au dessus de la « Naissance » de la gouttière pour éviter de l’encombrer et de la boucher ( avec des feuilles et autres résidus ). Cliquez ici pour découvrir notre gamme de crapaudine.

Image de crapaudine

Crapaudine

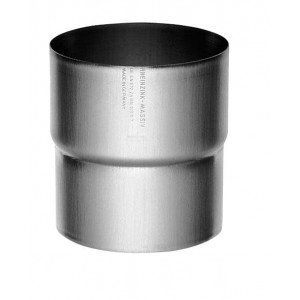

Manchon Tulipé :

Ils se posent avec du Mastic silicone, ces évasements permettent d’emboîter 2 tuyaux sans utiliser de soudure. Ces Manchons tulipés très pratiques sont vendus sur ce site.

Image d'un Manchon Tulipé

Manchon Tulipé

Cuvette de branchement :

Raccord « Jambon » en Zinc ( trouvable sur ce site ) qui permet de raccorder deux tuyaux de descente en un seul profilé, il est très utile quand vous voulez évacuer plusieurs faces de votre maison.

Image d'un Jambonneau en Zinc

Cuvette de Branchement

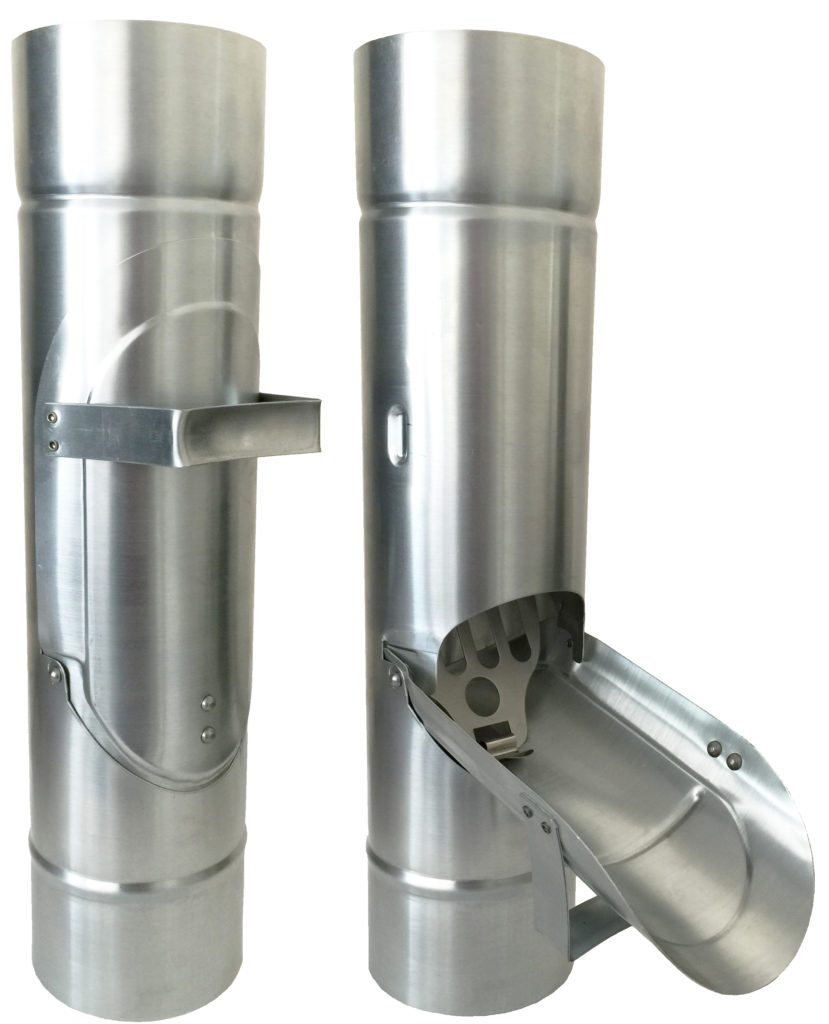

Récupérateur d’eau à Clapet :

Ce tube en Zinc peut être ouvert ( via à un clapet ) pour décider si vous voulez laisser, ou non, couler l’eau vers le regard ou bien la diriger dans une cuve de récupération d’eau. Ce récupérateur est disponible sur Toiture-Online.

Image de récupérateur d'eau à Clapet

Récupérateur d’eau à Clapet Zinc

Dauphin en fonte coudée :

Tube avec pied de chute ou coude ( variant selon le modèle ) qui permet l’évacuation finale de l’eau vers votre regard. Retrouvez notre sélection de dauphin sur notre site.

Image d'un dauphin en fonte coudée

Dauphin Fonte coudée

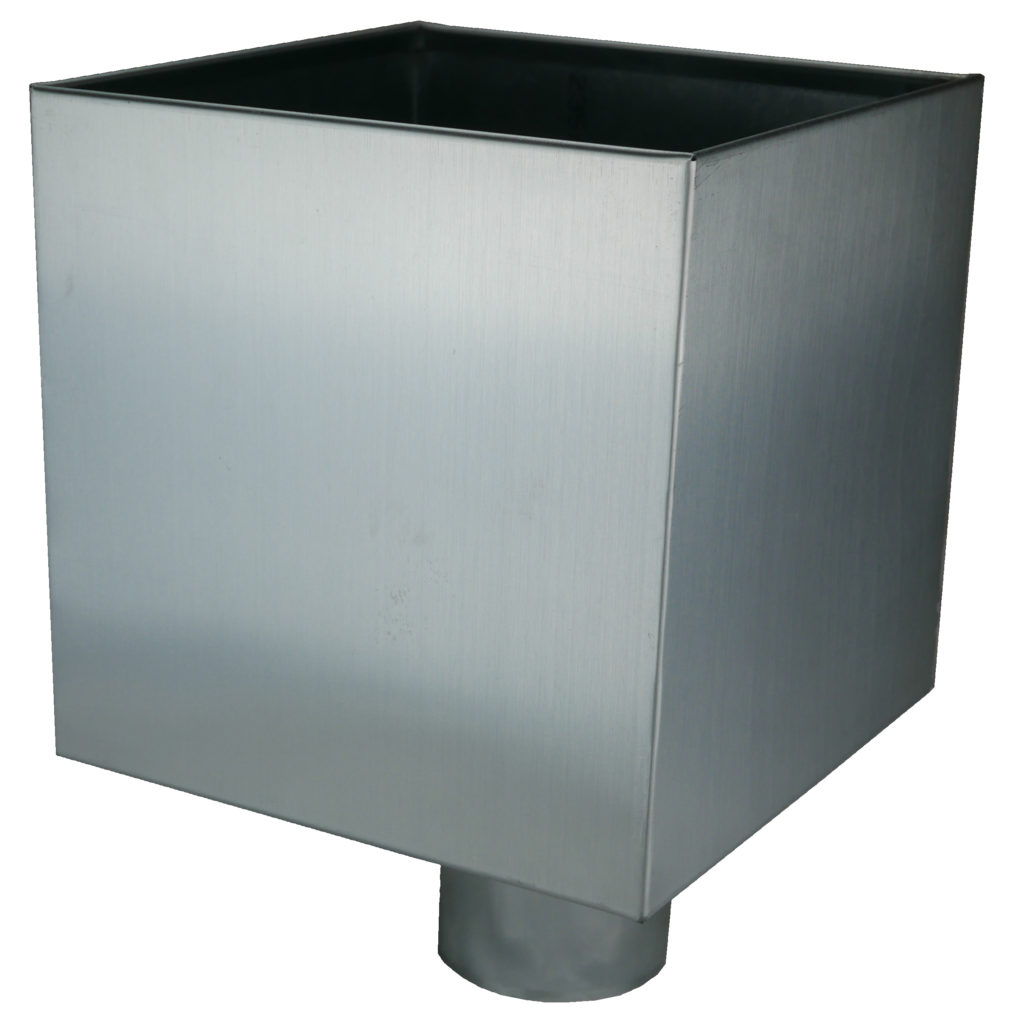

Boîte à eau :

Cuve cubique qui sert à récupérer l’eau de pluie d’un toit plat. Elle a aussi une naissance de différents diamètres ( variants selon le modèle ) qui permet de brancher les descentes de gouttières pour l’évacuation vers le bas. Vous pouvez retrouver ce produit ici.

Image d'une boîte à eau en Zinc

Boîte à Eau en Zinc

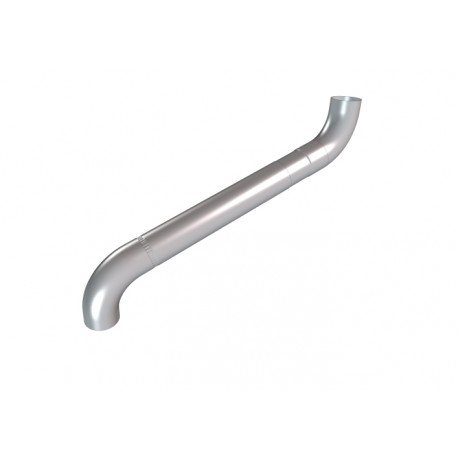

Coude écharpe :

Tuyau en cuivre qui est incurvé sur ses deux extrémités pour permettre un dévoiement si jamais des obstacles sont gênants sur votre chemin de descente ( Allant généralement de 40 à 80 cm de décalage )

Coude écharpe en zinc

Coude Echarpe Zinc

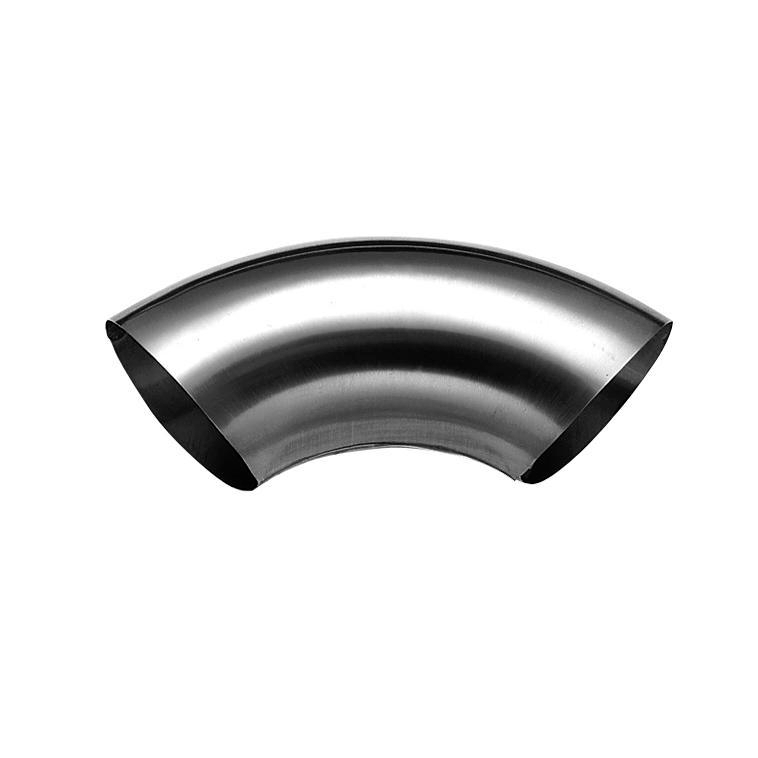

Coude Soudé Paris:

C’est le même principe qu’un coude écharpe sauf que l’angle de dévoiement est de 90°.

Coude soudé 90°

Coude soudé 90°

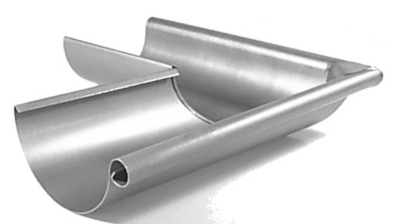

Equerre / Angle à 90°:

Tuyau de zinc qui permet de faire les angles  de maison avec une rotation de 90° de la gouttière.

équerre zinc

Equerre Zinc

Nous espérons vous avoir renseigné sur ce groupe de produit et nous vous souhaitons une bonne année 2019 !!

Plan gouttière zinc
